Ürün ayrıntıları:
|
| Ürün adı: | Küresel Vana Aktüatörü | Başvuru: | HVAC kontrolleri |
|---|---|---|---|
| Orta: | Bir glikol %50 sulayın | Motor tipi: | fırçasız motor |
| Bağlayıcı türü: | DN20, DN25, DN32, DN40, DN50 | mekanik hareket: | Döner |
| Yapılandırma: | İki yönlü, üç yönlü | döndürme: | 90 DERECE |
| Vurgulamak: | 12 volt küresel vanalar aktüatörler 10nm ip54,3 yollu küresel vanalar aktüatörler 10nm ip54,küresel vanalar aktüatörler elektrikli 10nm ip54 |
||

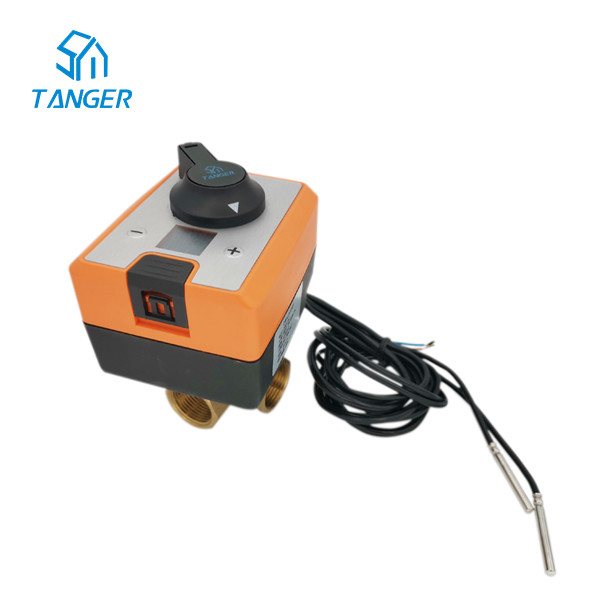

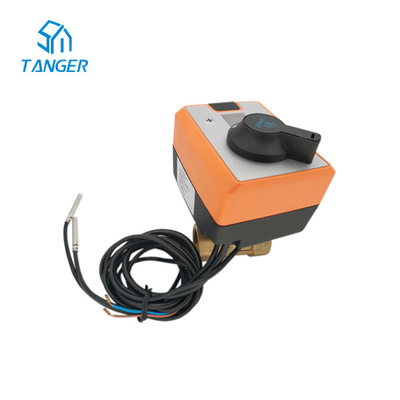

ZBA serisi elektrikli aktüatörler, küresel vanaları çalıştırmak için tasarlanmıştır.1/2 ila 1 1/4 inç (DN15, DN20, DN25, DN32) çapındaki iki ve üç yollu küresel vanalara doğrudan montaj için tasarlanmıştır.90 dereceye kadar dönüş açısına sahip pirinç vanalar ile çalışabilirler.
ZBA serisi, acil durumlarda küresel vanayı manuel olarak açıp kapatabilme özelliğine sahiptir. 230VAC, 12VDC veya 23VDC dahil olmak üzere çeşitli kontrol ve güç versiyonları mevcuttur.
| Model numarası | ZBA230D01 |
| İşlev | Anahtarlama valfi |
| Güç kaynağı | 230V AC |
| Güç tüketimi | Çalıştırma için 5W, bakım için 1W |
| Sıklık | 50/60Hz |
| Felç | 90°C/90sn |
| tork | 10 Nm |
| Kurulum boyutu | M33X1.5 |
| Koruma seviyesi | IP54 |
Kullanılacak vana tipi
| Kurulum tipi | Model numarası | İplik | Akış katsayısı Kvs | Vücut basıncı MPa | Diferansiyel basınç MPa'yı kapatın | orta sıcaklık |
| Ceviz | VB30F20A | 3/4" | 7.3 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F25A | 1" | 8.7 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F32A | 1 1/4" | 11.4 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F40A | 1 1/2" | 14.2 | 2.5 | 0,5 | 5-100°C |
| Ceviz | VB30F50A | 2" | 18.2 | 2.5 | 0,5 | 5-100°C |
Yükleme Rehberi
Bakım çalışmaları yapılmadan önce, aktüatörün güç kaynağı bağlantısı kesilmelidir (güç kablosunu prizden çekin).Aynı zamanda ilgili boru hattının belirli kısmındaki su pompası ve izolasyon cihazı da kapatılmalı (gerekirse), sistem basıncını düşürmek için önce soğutulmalıdır.Hatlar yeniden doldurulduğunda, sistem ancak valfler ve aktüatörler doğru bir şekilde kurulup bağlanırsa tekrar çalışır.
